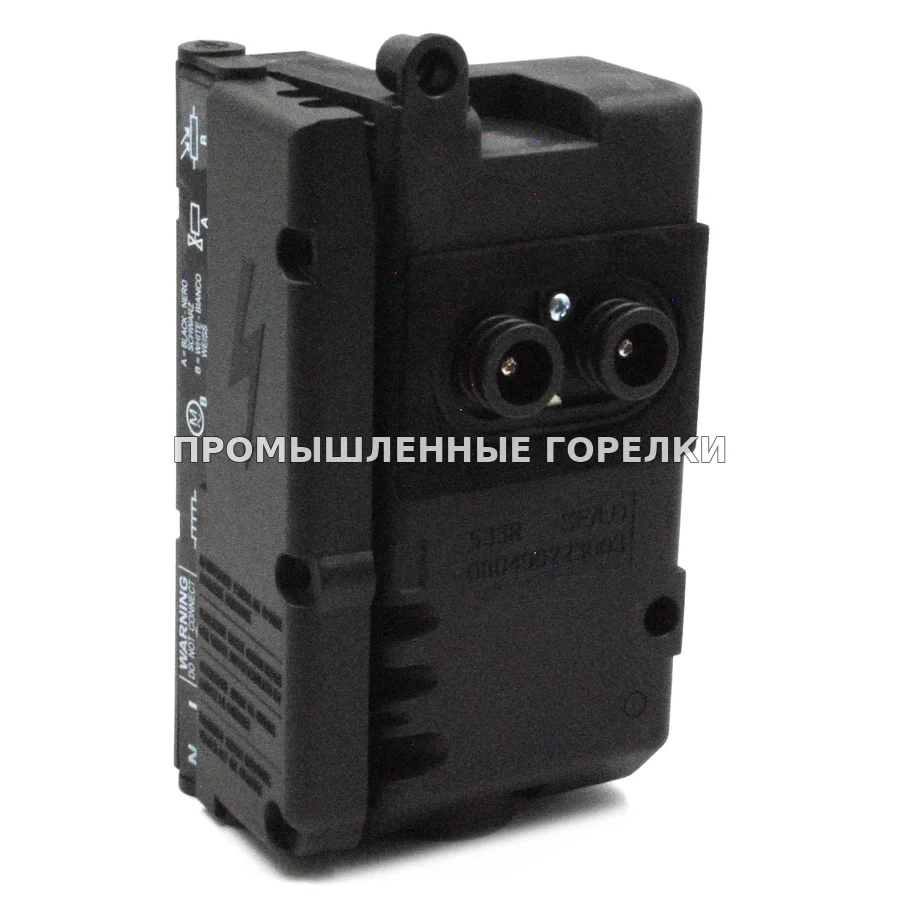

Блок управления горелки R.B.L. 535SE/LD Riello 3008652 для промышленной горелки

Топочный автомат R.B.L. 535SE/LD производства Riello — это блок управления горением, который выполняет функции «мозга» горелочного устройства. Данные детали отвечают за последовательность операций при розжиге и остановке: управление продувкой, подачу искры через трансформатор розжига, открытие газового клапана или включение топливного насоса, контроль наличия пламени и аварийную блокировку при его отсутствии. В горелках на газовом топливе используется ионизационный электрод для подтверждения горения, на жидком — фотодатчик (ультрафиолетовый или инфракрасный). Внутренняя логика автомата задаёт допустимое безопасное время розжига и переводит устройство в режим блокировки, если пламя не образовалось или погасло во время работы. Конкретный артикул 3008652 (также известен как 820.124.031) относится к семейству блоков управления, устанавливаемых в горелки Riello. Никаких дополнительных сведений о его внутренней конфигурации, рабочих напряжениях или совместимости с определёнными моделями горелок в предоставленных данных нет. Поэтому при замене ориентироваться нужно строго на оригинальный номер с корпуса вышедшего из строя автомата или на запись в сервисной документации к конкретной горелке. Параметры подбора: тип топлива (газ/жидкое), модель горелки/котла и, если предусмотрено производителем, настройки времени предпродувки и безопасного времени. Использовать универсальные автоматы без привязки к оригиналу — рискованно, так как логика и электрические характеристики могут не совпасть. В системе горелки топочный автомат тесно связан со всеми исполнительными и контрольными узлами. Он получает запрос на тепло от термостата или контроллера, включает вентилятор через реле давления воздуха, подаёт питание на трансформатор розжига, управляет газовым клапаном (или топливным насосом с электромагнитными клапанами) и непрерывно опрашивает датчик пламени. При любой нештатной ситуации — превышении давления газа, отсутствии воздушного потока или перегреве — автомат размыкает цепь топливных клапанов и блокируется, требуя ручного сброса. При замене важно убедиться, что все подключения выполнены по схеме производителя, а также проверить работоспособность связанных датчиков и реле.
