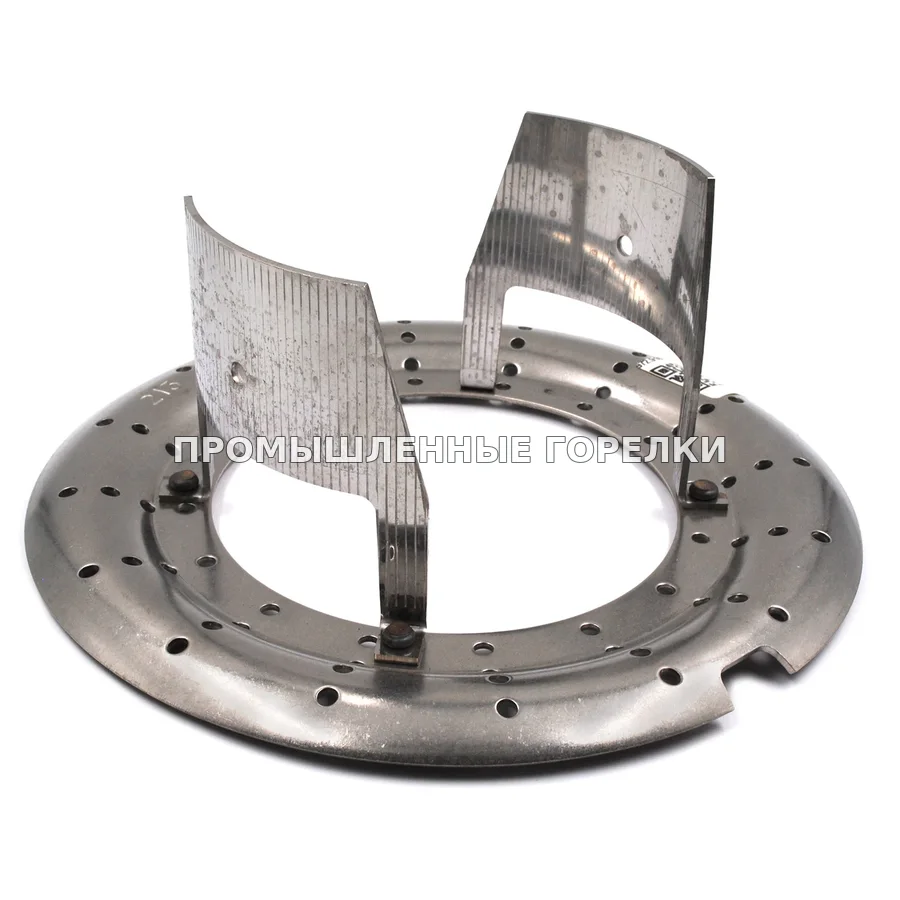

Шайба подпорная 213х120 для горелки Weishaupt We1517071420-2

Подпорная шайба — это элемент, который устанавливают в воздушном или газовоздушном тракте горелки для создания расчётного перепада давления. Её основная задача — стабилизировать поток среды и обеспечить правильную настройку соотношения «топливо — воздух». Такие шайбы применяют на стадии пусконаладки или при переходе на другой вид топлива, когда необходимо скорректировать аэродинамику головки без замены других узлов. В системах с модуляцией мощности особенно важно, чтобы на каждом рабочем режиме давление в зоне смешения оставалось в пределах, заданных топочным автоматом и сервоприводом воздушной заслонки. Подпорная шайба 213×120, поставляемая под брендом Weishaupt, предназначена для установки в горелки этого производителя. Геометрические размеры (диаметр и толщина) определяют её гидравлическое сопротивление и выбираются индивидуально под конкретную модель горелки и её настройки. При замене такой шайбы важно сверить посадочные размеры и номинальное проходное сечение — от этого зависит, не выйдет ли горелка за пределы допустимого диапазона давлений воздуха или газовоздушной смеси. Деталь входит в категорию «Компоненты горелок» и относится к расходным элементам, которые могут изнашиваться или повреждаться при длительной эксплуатации, особенно на объектах с агрессивной средой или высокой запылённостью. Перед заменой следует проверить состояние смесительной головки, форсунок и уплотнений, так как нарушение аэродинамики одного узла часто влечёт сбой в работе соседних — от датчика пламени до реле давления воздуха. Установка шайбы выполняется строго по инструкции производителя горелки с контролем выходных параметров горения.
