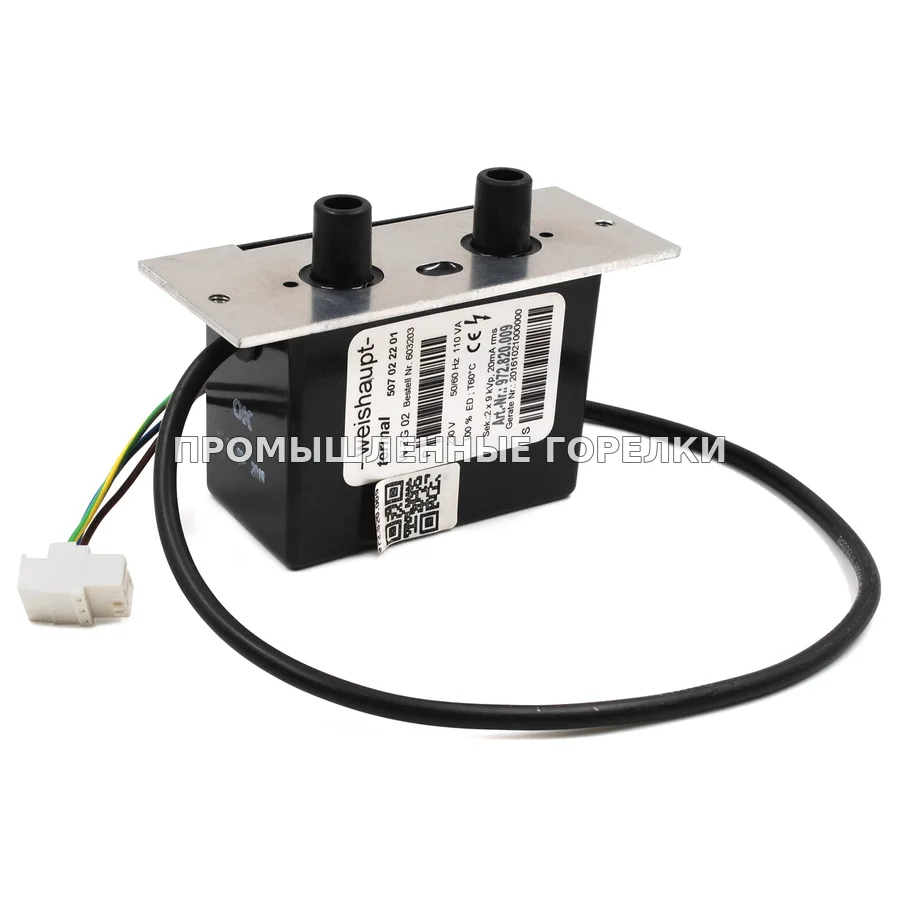

Трансформатор W-ZG 02/V для горелки Weishaupt We2177041103-2

Трансформатор розжига W-ZG 02/V — это компонент, отвечающий за образование искры на высоковольтных электродах в момент пуска горелки. В цикле розжига топочный автомат подаёт питание на первичную обмотку трансформатора, после чего на вторичной стороне формируется высокое напряжение (единицы киловольт), необходимое для пробоя искрового промежутка. Трансформатор работает совместно с электродами розжига и автоматом горения; при отсутствии искры или её нестабильности блок управления не зафиксирует пламя в заданное безопасное время, и горелка уйдёт в аварийную блокировку. Детали этого типа подбирают по напряжению первичной обмотки (обычно 230 В, реже 110 В или 24 В), типу крепления (фланец, кронштейн), форме высоковольтного вывода (открытый штырь, кабель с наконечником) и способу фиксации провода заземления. При замене необходимо убедиться, что номиналы первичной сети соответствуют питанию горелки, и что электрическая прочность изоляции рассчитана на повторные циклы запуска. Для горелок Weishaupt каждая модель использует свой вариант трансформатора, поэтому артикул WE2177041103-2 (он же 972.820.009) является оригинальным, и при замене следует сверять совместимость по номеру детали. Установка неподходящего трансформатора может привести к слабой искре, ложной блокировке пламени или повреждению электронного блока из-за нештатных помех.
