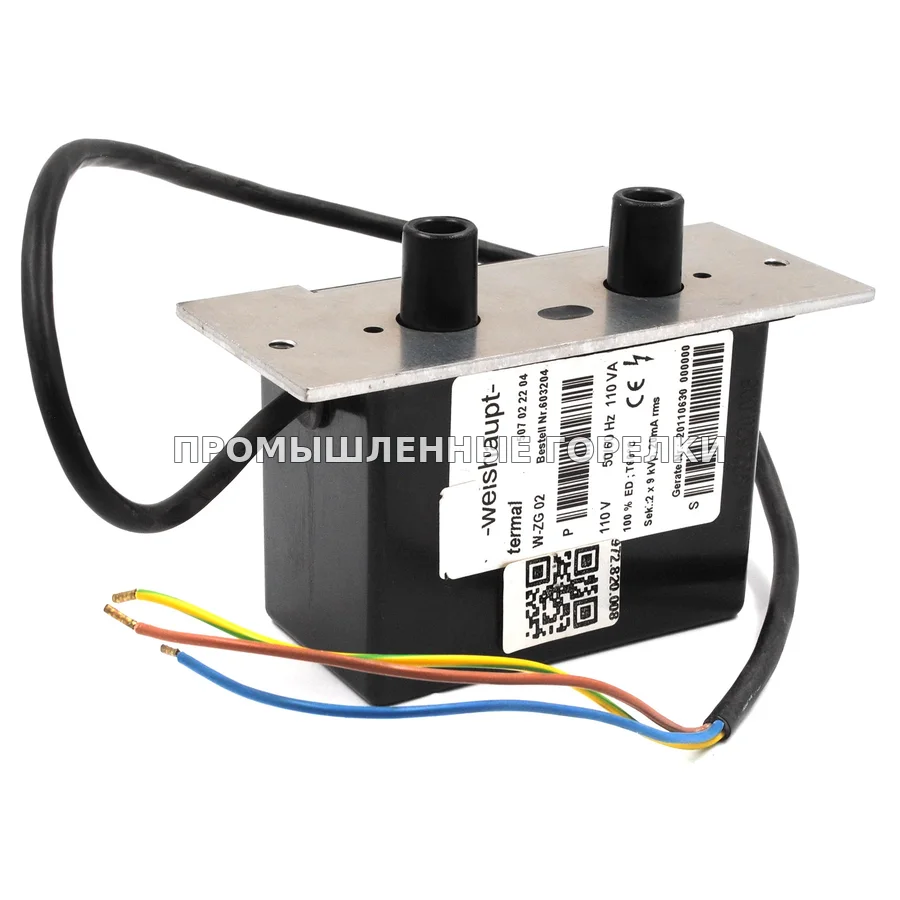

Weishaupt трансформатор W-ZG 02 110V для горелки We603204 507022204

Трансформатор розжига Weishaupt W-ZG 02 110V (арт. 972.820.008) — это высоковольтный источник для формирования искры на электродах горелки. В цикле розжига топочный автомат подаёт питание на первичную обмотку трансформатора, после чего на вторичной обмотке возникает напряжение в несколько киловольт — этого достаточно для пробоя воздушного промежутка между электродом и массой (или между двумя электродами). Искра воспламеняет газовоздушную смесь либо напрямую в основной горелке, либо в пилотной (запальной) горелке, от которой зажигается основной факел. После устойчивого горения автомат отключает трансформатор, и дальнейший контроль пламени ведётся датчиком (ионизационным электродом или фотодатчиком). Такие блоки рассчитаны на определённое напряжение питания первичной обмотки. Большинство трансформаторов розжига работает от 230 В, но встречаются модификации на 110 В, как данная модель, — они применяются в версиях оборудования, спроектированного для сетей 110 В (например, для североамериканского рынка или для горелок, где питание цепей управления выполнено на пониженном напряжении). Ошибочная подача 230 В на трансформатор 110 В выведет его из строя, поэтому перед заменой обязательно сверяют номинал с шильдиком горелки или схемой подключения. Также редко, но встречаются варианты на 24 В — для систем с низковольтным управлением. При подборе замены обращают внимание не только на напряжение, но и на мощность (ток искры), тип крепления (вилка или винты) и длину высоковольтного кабеля. Сам трансформатор неремонтопригоден — при выходе из строя (обычно пробой изоляции или обрыв вторичной обмотки) его меняют целиком. Перед установкой проверяют состояние высоковольтных проводов и электродов розжига: повреждённая изоляция или сильный нагар на электродах могут вызвать искрение на корпус и преждевременный отказ нового трансформатора. Рекомендуется также проверить сопротивление изоляции вторичной цепи — утечка на «массу» делает искру слабой или отсутствующей.
